卡套式管接头装配工艺流程

发布日期:2020-03-26 16:06:02 来源:本站 点击:118

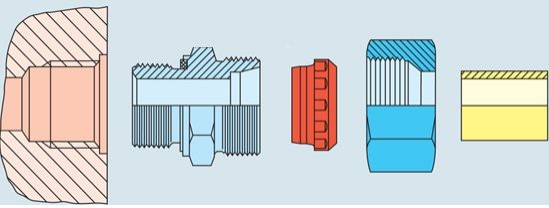

卡套式管接头由三部分组成:接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后,旋紧螺母时,卡套前端外侧与接头体锥面贴合,内刃均匀地咬入无缝钢管,形成有效密封(见下图)。


所有零件均符合 DIN2353/DIN EN ISO 8434,钢管符合 DIN 2391 标准。

为有效解决传统卡套接头装配中的过拧、连接下沉、后续泄露等缺陷,提高密封效率,现规定卡套式管接头的装配工艺步骤:

1、下料

根据所需的长度垂直锯下钢管。相对于钢管轴线允许有 1/2°偏差。请勿使用切管器或切割轮,因为会导致严重的毛刺和切偏,推荐使用固定式无齿锯。

2、对管端稍微去毛刺并清洗钢管

去毛刺(最大 0.2×45°)清洗管端装配部位(至少螺母两倍长度)不得有碎屑、污物和油漆。

3、如图所示放置螺母和卡套

注:不锈钢接头应使用专用润滑脂润滑螺母和卡套 45°倒锥面及通孔,润滑后立即装配以免附着污物。

4、标记和预装

将接头体牢靠固定虎钳上,钢管需垂直固定且插入至接头体内端面。手工拧紧螺母至卡套夹住管子,感觉扭矩明增大(压力点)。为确保正确的拧紧圈数,必须在螺母、接头和钢管上做好标记,用扳手把螺母拧紧 1¼~1½圈。现使用钢管建议预装至约1½圈。

5、检查

检查切割刃的切入深度。在齿形卡套切割刃前应该能看到一圈材料。齿形卡套可以在钢管上旋转,但不能轴向位移。

6、接头体的终装

拧紧螺母直至所需力矩明显增大,终装时螺母再拧 1/6~1/4圈。(或参照卡套接头装配扭矩表)

7、重装

每次拆卸接头时,都必须与终装所需的相同扭矩重新拧紧螺母。
